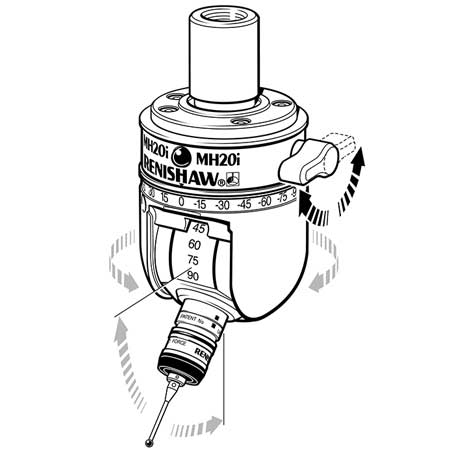

Renishav MH20i

Ručno rotirajuća / okretna glava koja se može indeksirati sa kinematičkim držačem modula sonde TP20 i dvostrukim indeksnim okretnim zglobom.

Ovo omogućava fleksibilne promene stilus-a i ponovljivu pozicioniranje sonde.

MH20i ručna okretna glava / nagiba A-osa rotira ± 180 ° u ravni X/Y. Nasuprot tome, B osa rotira 90 ° u ravni Z.
MH20i nudi 168 ponovljivih pozicija u koracima od 15 °.

Sonda je kompatibilna sa svim modulima sonde TP20.

Već kalibrisani moduli sonde mogu se promeniti bez kalibracije.

  • Kompaktna sonda sa ponovljivim zglobom za okretanje / okretanje.
    MH20i nudi posebnu prednost prilikom podešavanja pozicija sa ponovljenom preciznošću.

    Za merenje zadataka sa različitim pozicijama povećava se propusnost za vrlo kratko vreme.

    Idealan za složene mjerne zadatke gdje su potrebne pojedinačne sonde i stilus konfiguracije unutar jedne mere mjerenja.

    Posebne karakteristike:
    • Reproduktivno pozicioniranje štedi dugotrajnu kalibraciju.
    • 168 položaja u koracima od 15 ° omogućavaju optimalnu dostupnost uređaja.
    • Novo razvijeni stezni uređaj olakšava pozicioniranje i smanjuje habanje.
    • Nedvosmisleno skaliranje za brzu orijentaciju već kalibriranih pozicija.
  • Sonde MH20 i MH20i su nova generacija senzora za ručno podešavanje od Renishav-a.

    Oni su (CMMS) za montažu na novim i postojećim CMM odgovarajućim i imaju kinematičku sonda montiranje of TP20- Tastsistemes koja omogućava reproduktivne razlikuje promene probe modula.
    Ovaj jedinstveni sistem sonde omogućava povećanu produktivnost usled brzih promena modula ili stilus konfiguracija.

    Integracija kinematičkog senzora TP20 omogućava kompaktni dizajn koji povećava radni volumen CMM-a.

    Prednosti:
    • Opcija testiranja višeg kvaliteta podešavanjem smera sonde.
    • Povećana produktivnost putem zamene modula bez potrebe za kalibracijom vremena.
    • Maksimalna mjerna jačina zahvaljujući kompaktnom dizajnu.
    • Opcionalna upotreba stepless (MH20) ili indeksirajuće sonde (MH20i).
    • Laka promena pozicije novim razvijenim steznim mehanizmom.
    • Jednostavna instalacija na vašem CMM-u pomoću standardnih držača držača.
  • Obe sonde su posebno dizajnirane da iskoriste mnoge prednosti Renishavovog TP20 sonde sistema.

    Ovaj koncept omogućava korišćenje mnogih različitih konfiguracija sonde bez potrebe za dugotrajnom rekalibracijom. Raspon modula TP20 vam nudi različite opcije kontaktne sile, dužine i smera i omogućava maksimalnu dužinu olovke od 60 mm i ukupnu dužinu od 145 mm.

    Sadašnja sonda TP20 nudi:

    Za opštu upotrebu:
    • Moduli sa standardnom, srednjom i povećanom sondom, pogodni za većinu aplikacija.

    Dva dodatna standardna modula snage za duži domet:
    • EM1 i EM2 (dužine 50 i 75 mm)

    Dva modula sonde za posebne primjene:
    • Modul sile sonde sa niskom snagom za probijanje mekih materijala i nestabilnih radnih predmeta.
    • 6-smerni modul za merenje udubljenja i žlebova, koji se može nepotrebno meriti samo sa konvencionalnim mernim instrumentima zbog nedostatka smera merenja.

    Četiri razlicita opsega zracenja obezbedjuju dosledno merenje i izbegavaju rucno podešavanje sile.
  • MH20 i MH20i sonde su dizajnirane za upotrebu u ručnim CMM-ima, ali zbog prednosti tipa promjene modula, kompaktnog dizajna i fleksibilnosti, upotreba na manjim CMM-kontrolisanim CNC-ima je takođe korisna, pod uslovom da nije potrebna automatska zamjena modula.

    Za jednostavno čuvanje modula sonde, priručnik MSR1 nudi optimalnu zaštitu od kontaminacije.
    Može se pričvrstiti podnožjem ili zidom.
  • Dužina

    61 mm

    Prečnik

    48 mm

    Težina

    210 g

    Montiranje sonde

    TP20 kinematička magnetna sklopka

    Pričvršćivanje sonde

    Osovine MS serije

    Interfejs

    PI 200-3

    Broj priključaka sonde

    1

    Prikaz statusa sonde

    1 LED

    Kabel

    5-pinska DIN 180° priključna utičnica

    Indeksabilnost A osi

    0° do 90° u 15° podela

    Indeksabilnost B osi

    +/- 180° u odeljcima od 15°

    Ponovljivost pozicije

    1,5 µm (TP20 modul sa standardnom sondom i 10 mm rubinskom kuglom)

    2,5 µm (prošireni modul sonde EM2 sa 10 mm rubinskom kuglom)

    Maksimalna nadogradnja

    Modul EM2 Ektended sonde - 75 mm
