DeMeet video merne mašine

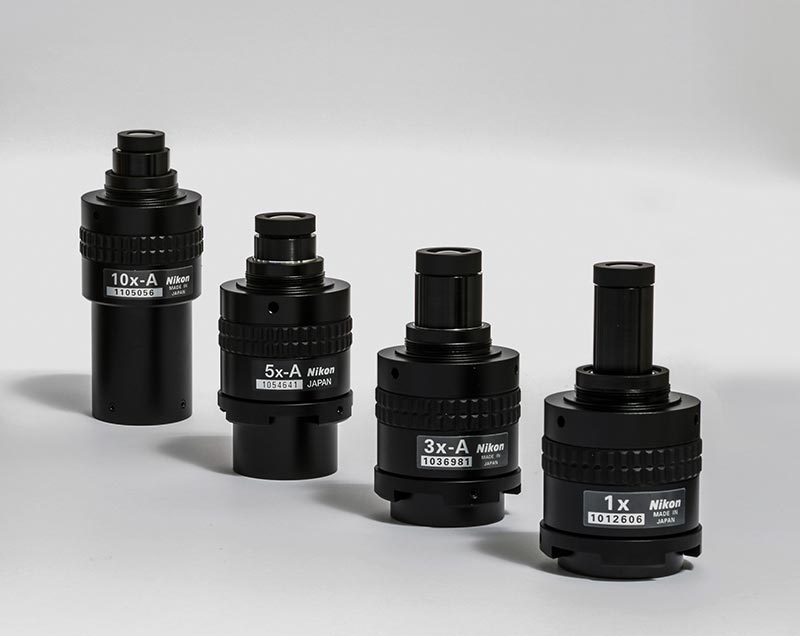

Optička merenja se vrše pomoću sistema kamere, objektiva i podesavanja osvjetljenja. Zbog ne-kontaktne prirode merenja, nema rizika od deformacije proizvoda. Optičko merenje je vrlo pogodno za proizvode sa finim strukturama i kontaktnim površinama / materijalima. Još jedna prednost optičkih merenja je da se informacije o ivicama mogu direktno utvrditi sa visokom gustinom mernih tačaka. U okviru pogleda na DeMeet, može se postići vrlo velika tačnost. Kombinacija visokokvalitetne telecentrične optike i DeMeet Soni senzorske kamere integrisana su za jasnu sliku sa odličnim kontrastom i visokom rezolucijom. U kombinaciji sa funkcionalnošću za obradu slika DeMeeta, ovo rezultira izuzetno preciznim merenjima. Telecentrična sočiva se standardno isporučuju kako bi se izbeglo izobličenje slike oko centra vidnog polja. DeMeet je opremljen sa Nikon ili Leica dizajnom objektiva, sa velikom radnom distancom za sjajnu sliku, sa visokim kontrastom, što omogućava optimalno otkrivanje ivica. Objektivi sa različitim uvećanjima od 1x do 10x su dostupni i mogu se menjati tokom procesa merenja, oni proizvode u jednom području povećanje ekrana od 40x do 400kx.
Tehnologija video senzora

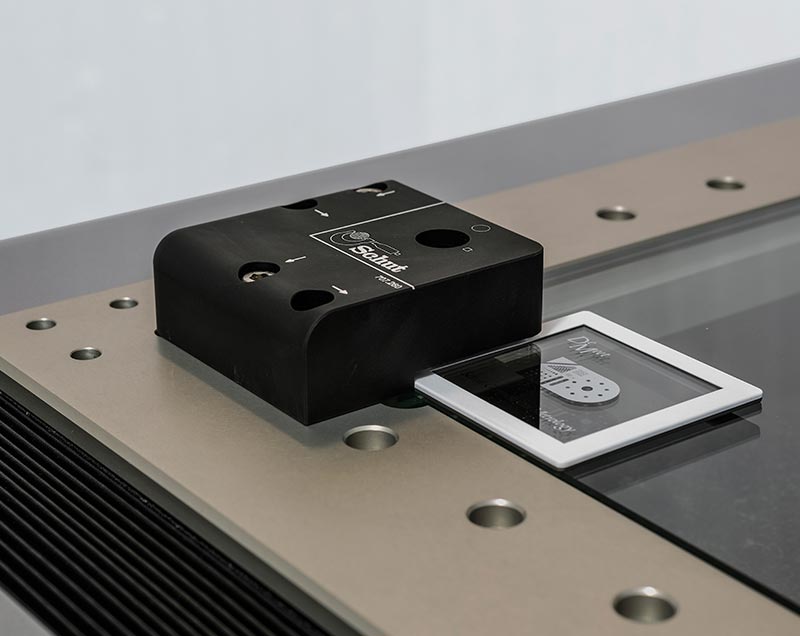

Aparatu se isporučuje standardni položaj offset i standard za podešavanje vidnog polja potreban za vizuelno polje (optička) kalibracija. Standard staklene povrsinei se takođe može koristiti kao objekat za obuku. Sa opcijom "Pripremljen za Combo", video uređaj se kasnije može nadograditi na višeznačnu mernu mašinu za kombinovane video (optičke) i sonde (kontaktne) merenja. Za nadogradnju kompatibilne mašine kasnije može se poručiti Combo Upgrade Pack.
DeMeet dizajn i kvalitet
Upotreba kvalitetnih komponenti, proizvedenih od strane Schut-a i poznatih, specijalizovanih proizvođača, osigurava odlične performanse i izuzetno precizna merenja. Sa novim dizajnom serije DeMeet mernih uređaja nisu postojali koncesije u tačnosti i pouzdanosti. Novi dizajn optičkog bezvučnog poklopca pruža bolju zaštitu u proizvodnom okruženju i istaknut je aluminijumskim detaljima od niklovanog materijala koji se mogu prilagoditi. Otvoreni dizajn DeMeet-a omogućava jednostavno rukovanje i punjenje mašine sa svih strana. Tačnost mernih mašina je osigurana CAA 3D korekcionim modelom (preciznost pomoću računara).
DeMeet mašinske konstrukcije
DeMeet 3D CNC-koordinira merne mašine su entvor- Fen sa dokazanim, fiksne konstrukcije mosta i pokretne faze za visoku preciznost i pristupačna-ness. Sistem za potpuno obučeni pogon i integrisano prigušivanje čine DeMeet mašine veoma pogodnim za in-line merenja u proizvodnji. Struktura je granitna ploča sa rejtingom preciznosti prema DIN 876/00 i idealno pozicionirana na upijanje udaraca i mirovanju poena montirano na osnovni okvir zavarene (u DeMeet-220 je osnovni okvir ravnih terenu liveno gvožđe). XYZ baza struktura za THK preciznost linearnih vođica sa kuglastim lancem se sastoji od livenog grovđa, kao osnova za mehanički preciznu strukturu. Sistem za pogon osa se sastoji od Faulhaber DC servo motora sa visokim obrtnim momentom, TFE presvučene olovnim namotajem Kerk i Renishaw TONIC sa optickim linealnim enkoderima. Merena Tabela napravljena od niske stres, otporan na habanje, hard-anodizovanog aluminijuma ili opciono čelik niklovani, sa montažnim čelikom. Video model se sastoji od kamere DeMeet sa Soni senzorom i telecentričkim optičkim sistemom. Pored optičkog sistema, kombinovani model je opremljen sa senzorom Renishaw touch.
Rasveta
Osvetljenje je važno za precizna merenja. DeMeet je standardno opremljen osvetljenjem zasnovanom na LED-u (prenošeno svetlo, koaksijalno svetlo i segmentirano okruglo svetlo). Okruglo svetlo koje se sastoji od 3 prstena, 16 segmenata i 48 ćelijskih LED dijagrama, koje se mogu pojedinačno kontrolisati po prstenu, segmentu i ćeliji, isporučuje se kao standard za optimalnu konfiguraciju osvjetljenja. Okruglo svetlo može se podesiti po intenzitetu i uglu kako bi se postigao najbolji kontrast sa jasno definisanim ivicama. Prenosivo svetlo se prenosi odozdo i koristi se za naglašavanje profila ivica. Koaksijalno svetlo može da se koristi za osvetljenje unutar niskih ležišta. LED zasnovano svetlo i koaksijalno svetlo mogu se podesiti po intenzitetu. Konfiguracija osvetljenja se automatski kontroliše tokom procesa merenja CNC-a. Koaksijalni laserski pokazivač podržava proces.
Odobriti za DeMeet MultiSensor softverski paket
Odobravanje za DeMeet je pravi MultiSensor softverski paket u kome je razlika u poređenju senzora sa mernog ulaza ograničena na ono što je potrebno. Svi rezultati merenja videozapisa i dodira sonde mogu se pregledati, prijaviti, izvesti i koristiti zajedno u dizajnu i dinamički se ažuriraju. Rezultati merenja se takođe mogu prikazati zajedno u 3D prikazu.Odobravanje za DeMeet je softverski paket koji je veoma jednostavan za korišćenje, ali je i fleksibilan i veoma sofisticiran da meri mnoge proizvode.
PTB evaluacija softvera
Evaluacijski softver za mašine za koordinatna merenja. Tačnost softvera za procenu je proverena upoređivanjem rezultata softvera sa referentnim rezultatima koje je isporučio PTB (PhisikalischTechnische Bundesanstalt, Braunschveig, Njemačka). Odobrenje softvera DeMeet je klasifikovano u klasu najmanjih odstupanja. Mehr über Approve for DeMeet MultiSensor Software PaketStezni sistemi za DeMeet
Bezbedno pozicioniranje predmeta koji se meri je presudan za tačan rezultat merenja, a sistem za stezanje može se koristiti i za merenje paleta. DF sistem za stezanje DF je stezni sistem koji je razvio i proizvodio Schut. Dizajniran je da popravi 3D objekte, naročito za optička merenja, i potpuno je kompatibilan sa mernom tablom DeMeet mernih uređaja. Alufiks sistem za stezanje Alufiks je fleksibilan sistem stezanja, proizveden od aluminijuma visokog kvaliteta. Alufiks je jedinstveno dizajniran modularni sistem za stezanje da ostvari proizvoda set-up u kratkom vremenu, te je jednostavan za instalaciju i pogodan je za teze merne objekte. Prilagođeni sistemi za stezanje Ako proizvodi treba da se meri na paleti i standardni stezanje sistem ne nudi pravo rešenje - na primer neobičnog oblika ili male veličine proizvoda, - onda prilagođeno podešavanje može da bude rešenje. Mehr über Spannsysteme
Spezifikationen Video Messmaschinen
Informacije
Kliknite na odgovarajući naslov ispod kako biste dobili dodatne informacije.
Allgemein
|
Allgemein |
||
|
Videosystem |
DeMeet Sony Sensor Kamera |
|
|
Telezentrische Leica-Design Objektive |
2,0x (1,0x, 5,0x und 10,0x Option) |
|
|
Telezentrische Nikon Objektive |
3,0x (1,0x, 5,0x und 10,0x Option) |
|
|
Ringbeleuchtung 1 |
3 Ringe, 16 Segmente und 48 Zellen (einstellbar) |
|
|
Durchlicht und Koaxialbeleuchtung |
Einstellbar |
|
|
Tastsystem 2 |
Keines |
|
|
Konstruktion 3 |
Feste Brücke mit Granit Grundplatte DIN 876/00 |
|
|
Struktur |
Extrem spannungsarm, lach geschlifenes Gusseisen |
|
|
Messtisch 4 |
Hart-Eloxiertes Aluminium, spannungsarm |
|
|
Linearführungen |
THK Linearführungen |
|
|
Linearencoder |
Renishaw TONIC Linearencoder |
|
|
Antrieb |
Faulhaber DC Servomotoren |
|
|
Bedienung |
Motorisierter Joystick / CNC |
|
Messspezifikationen
|
Messspezifikationen |
||
|
Aulösung (µm) |
0,5 (0,1 optional) |
|
|
Genauigkeit standard 5 (µm) (0,5 µm Aulösung) (L in mm) |
X/Y/Z 4 + L/150 |
|
|
XY 5 + L/150 |
||
|
Genauigkeit optional 5 (µm) (0,1 µm Aulösung) (L in mm) |
X/Y/Z 3 + L/200 |
|
|
XY 4 + L/200 |
||
|
Verfahrgeschwindigkeit max. (mm/s) |
X/Y 250, Z 55 |
|
|
Beschleunigung max. (mm/s2) |
X/Y/Z 500 |
|
Speisung
|
Speisung |
|
|
Spannung (V) |
90 - 120, 210 - 240 (50 - 60 Hz) |
|
Leistung (VA) |
400 |
Umgebungsbedingungen
|
Umgebungsbedingungen |
||
|
Betriebstemperatur |
(°C) |
15 - 35 |
|
Messtemperatur |
(°C) |
20 ± 0,5 |
|
Relative Luftfeuchtigkeit |
(%) |
40 - 70 (keine Kondensation) |
Beleške
1 Za video verzije (ne za DeMeet220) na zahtev se može isporučiti svetlo zvona sa 4 prstena, 16 segmenata i 64 ćelije.
2 Ostali sistemi olovke se mogu isporučivati na zahtev.
3 Osnovna ploča DeMeet220 je napravljena od glatkog liva.
4 Opcionalno dostupno u niskom naponu, niklovani čelik.
5 Potrebno je razmotriti tačnost mernog sistema MultiSensor.
2 Ostali sistemi olovke se mogu isporučivati na zahtev.
3 Osnovna ploča DeMeet220 je napravljena od glatkog liva.
4 Opcionalno dostupno u niskom naponu, niklovani čelik.
5 Potrebno je razmotriti tačnost mernog sistema MultiSensor.
Specifikacije važe za sve verzije DeMeet, osim ako nije drugačije navedeno. Mašine sa višim specifikacijama i / ili specifičnim za kupce su dostupne na zahtev. Sve informacije su bez garancije. Za više informacija posetite našu veb stranicu Schut.com.
Naši modeli na prvi pogled
-
DeMeet220
Messbereich (XYZ) 220 × 150 × 100 mm Tischabmessungen 357 x 260 mm Werkstückgewicht 20 kg Die maximale Messgeschwindigkeit X, Y = 200 mm / s Z = 50 mm / s Maschinenmaße (B x H) 455 × 735 × 615 mm Gewicht Maschinen 110 kg -
DeMeet400
Messbereich (XYZ) 400 × 250 × 200 mm Tischabmessungen 560 x 372 mm Werkstückgewicht 50 kg Die maximale Messgeschwindigkeit X, Y = 250 mm / s Z = 50 mm / s Maschinenmaße (B x H) 835 × 880 × 1590 mm Gewicht Maschinen 480 kg -
DeMeet404
Messbereich (XYZ) 400 x 400 x 200 mm Tischabmessungen 560 x 574 mm Werkstückgewicht 50 kg Die maximale Messgeschwindigkeit X, Y = 250 mm / s Z = 50 mm / s Maschinenmaße (B x H) 835 × 1220 × 1600 mm Gewicht Maschinen 700 kg -
DeMeet443
Messbereich (XYZ) 400 × 400 × 300 mm Tischabmessungen 560 x 574 mm Werkstückgewicht 50 kg Die maximale Messgeschwindigkeit X, Y = 250 mm / s Z = 50 mm / s Maschinenmaße (B x H) 835 × 1220 × 1798 mm Gewicht Maschinen 730 kg -
DeMeet705
Messbereich (XYZ) 700 × 500 × 300 mm Tischabmessungen 930 x 700 mm Werkstückgewicht 60 kg Die maximale Messgeschwindigkeit X, Y = 250 mm / s Z = 50 mm / s Maschinenmaße (B x H) 1534 × 1550 × 1830 mm Gewicht Maschinen 1400 kg
